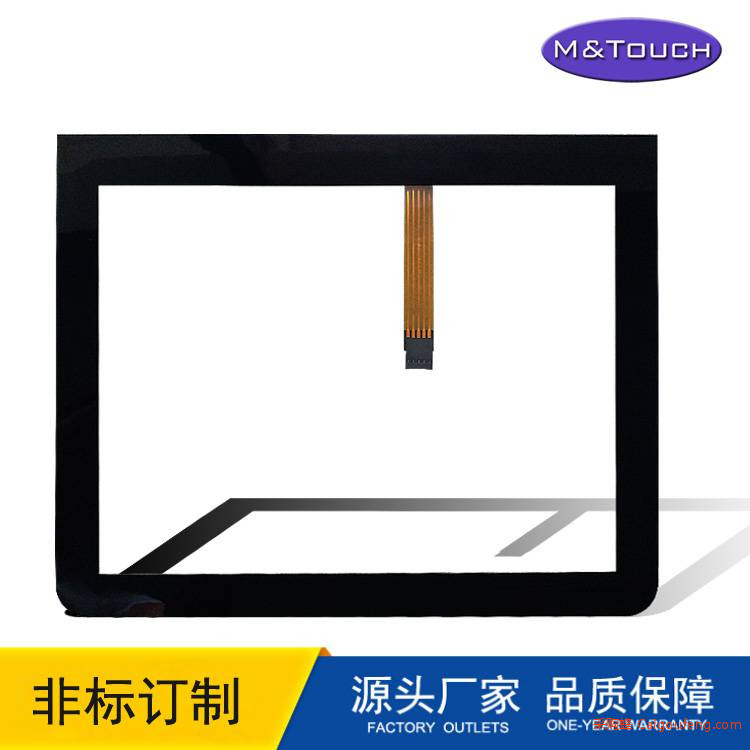

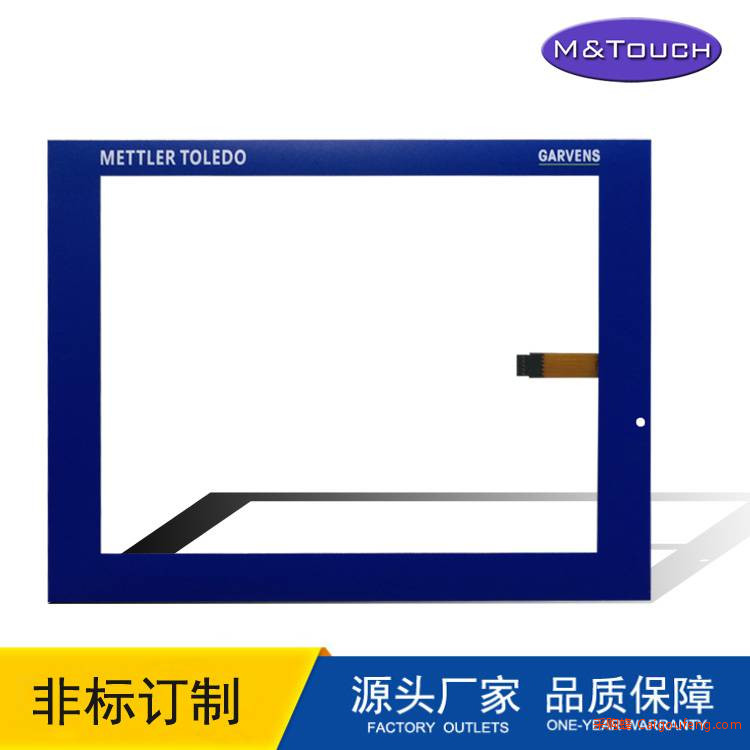

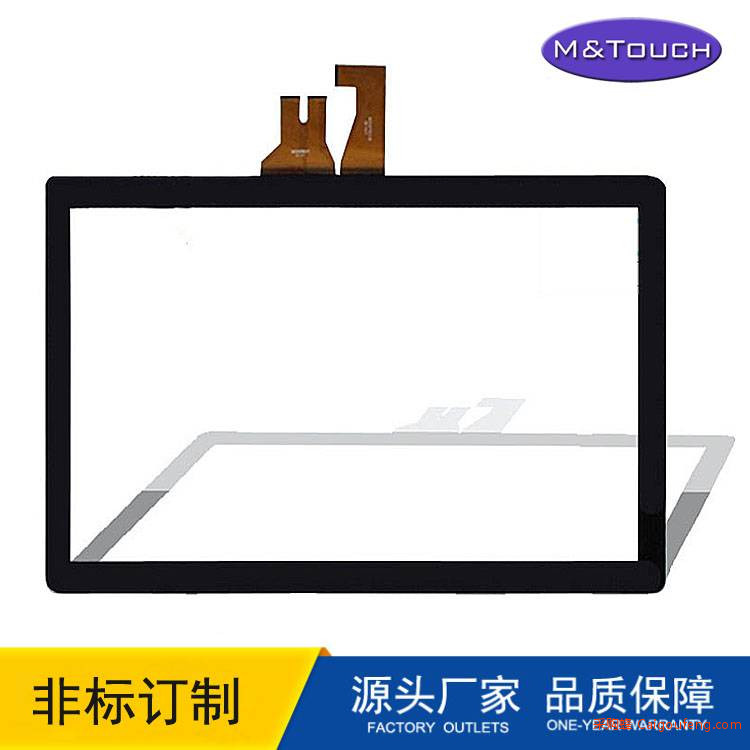

1.85寸电容触摸屏 智能穿戴***电容屏 欢迎来图开模定制

投射式电容面板的触控技术投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不同的ITO导电线路模块。两个模块上蚀刻的图形相互垂直，可以把它们看作是X和Y方向 连续变化的滑条。由于X、Y架构在不同表面，其相交处形成一电容节点。一个滑条可以当成驱动线，另外一个滑条当成是侦测线。当电流经过驱动线中的一条导线时，如果外界有电容变化的信号，那么就会引起另一层导线上电容节点的变化。侦测电容值的变化可以通过与之相连的电子回路测量得到，再经由A/D控制器转为数字讯号让计算机做运算处理取得（X，Y） 轴位置，进而达到定位的目地。

操作时，控制器先后供电流给驱动线，因而使各节点与导线间形成一特定电场。然后逐列扫描感测线测量其电极间的电容变化量，从而达成多点定位。当手指或触动媒介接近时，控制器迅速测知触控节点与导线间的电容值改变，进而确认触控的位置。这种一根轴通过一套AC 信号来驱动，而穿过触摸屏的响应则通过其它轴上的电极感测出来。使用者们把这称为‘横穿式’感应，也可称为投射式感应。传感器上镀有X，Y轴的ITO图案，当手指触摸触控屏幕表面时，触碰点下方的电容值根据触控点的远近而增加，传感器上连续性的扫描探测到电容值的变化，控制芯片计算出触控点并回报给处理器。
