深圳市迈触电子有限公司

• 产品信息

• 名称： ***生产工业电脑一体机纯平触摸屏17寸5线电阻屏4：3智能终端

• 品牌：  M-Touch

• 货号：15-001

• 颜色：常规

• 产品特点

• 1.，  采用***五线电阻技术，具有抗刮伤硬质涂层。表面聚脂层***负担***度判定，具有良好的耐久性和稳定度.

• 2，同时拥有3500万次以上的使用寿命对各种污染具有的适应性，可以抵抗流质、食物和各种杂质。五线电阻的***环境适应性、稳定性、***度，是酒店、餐饮、工业工艺控制和医疗仪器等使用频率高，任务明确的应用系统的标准输入配件。

      . 产品技术参数

屏幕结构：ITO Film与ITO Glass贴合，中间以DOT点进行隔离

　　出线电缆：

　　FRC铜缆（扁平的传导线）长度：200mm

　　与触摸屏连接位置：

　　承受拉力：与屏保持水平2.0千克；与屏垂直1.0千克

　　连接方式：5点焊接加胶固定

　　折叠：可承受180度叠，10次（113）

　　规格：ETC NO.：ET-88T-12-102-C00

连接器：为2.54mm插座，标准AMP87499-9

　　触摸介质： 手指、戴手套的手、笔、信用卡等

　　屏幕厚度： 1mm-5mm

　　屏幕尺寸：屏幕尺寸 6英寸-21英寸

　　分辨率： 分辨率 4096x4096

　　响应时间：少于10毫秒（手指输入）

　　触摸力度：15-40gr使用硬度为600直径为16mm硅脂状物

　　屏幕误差：屏幕误差 小于1[%]

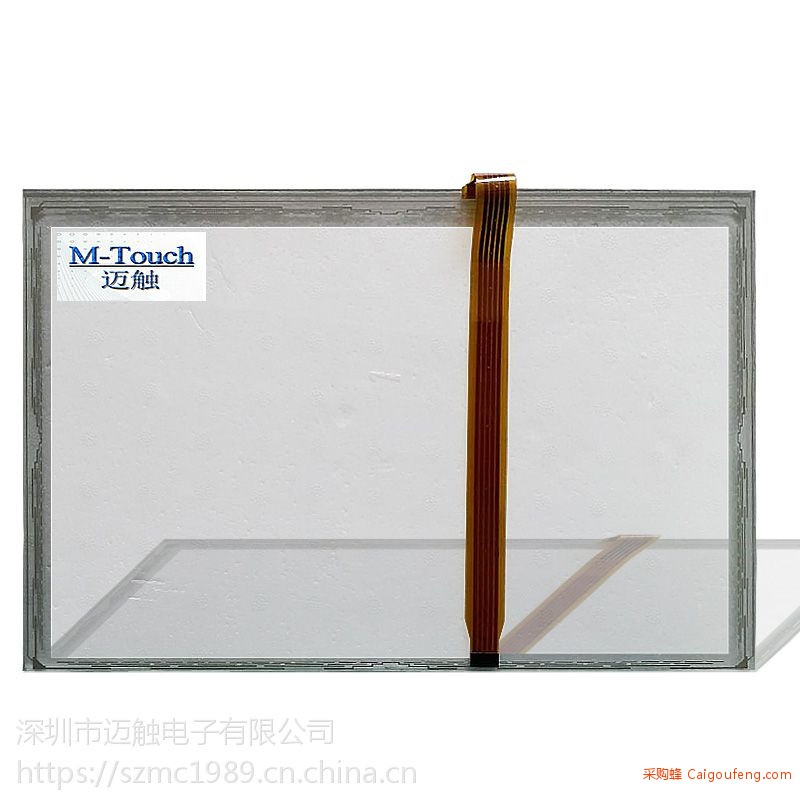

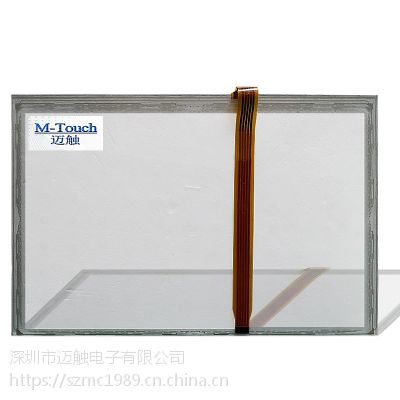

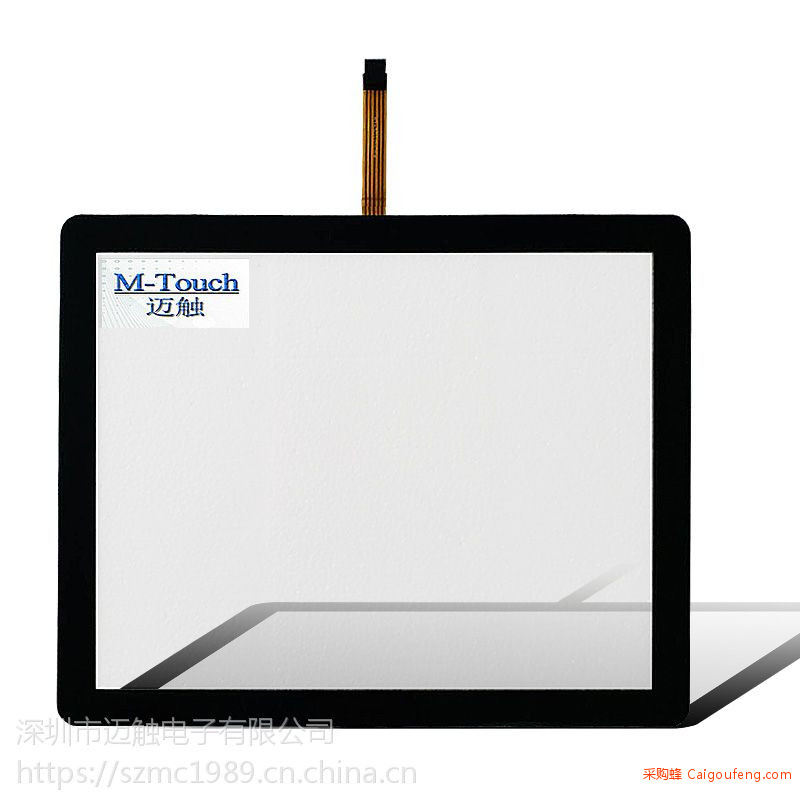

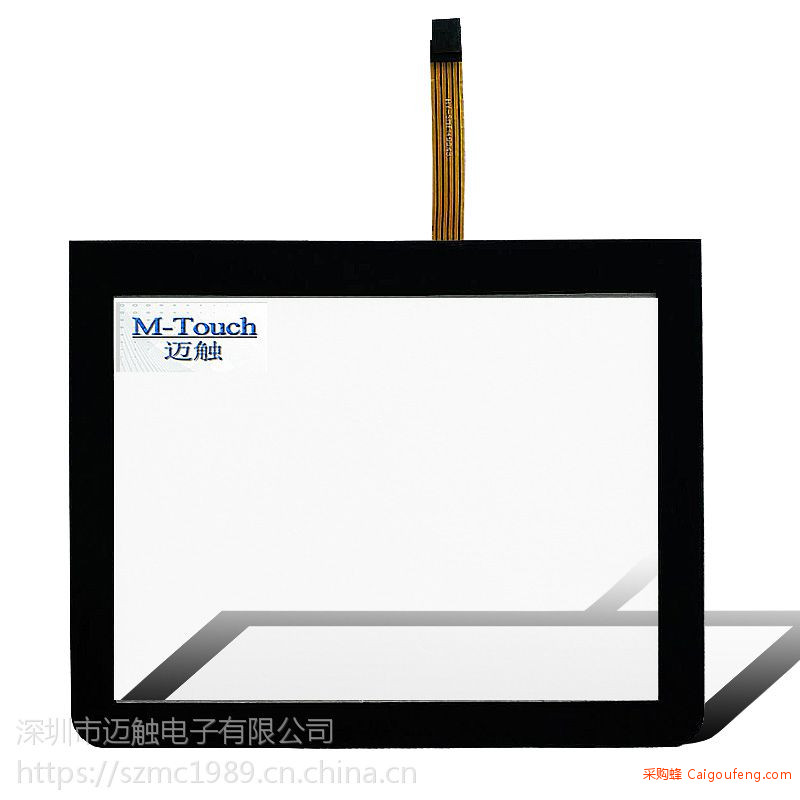

     .产品实拍图

五线式电阻的工作方式为以ITO Glass的导电层同时负责X轴(水平)及Y轴(垂直)方面的工作， 于ITO Glass 的左右以及上下边缘各印制一条导电线路，于X (Y)轴导电线路的一端加上设定的电压，(一般为+5V)，另一端则为0V(零伏特)，使 X(Y)面形成均匀的电压分布于整个工作面，而ITO Film只当作读取触摸点的电压值的导体，经由控制器度(模拟-数字转换)，得到X，Y轴的坐标值。

　　五线式电阻的制作过程极为***，ITO Glass 的镀膜层必须非常均匀，否则极易造成工作面的电压不均匀分部，使得触摸点的判读错误，甚或造成触控面板无法动作。
